Software Eagle

~Assalamualaikum Warahmatullahi Wabarakatuh~

Hai! Kembali lagi dengan admin Blog BEMP Elektronika, mohon maaf karna ada tugas lain yang menumpuk sehingga baru kali ini aktif kembali. Pada kesempatan kali ini, admin akan meng-update salah satu keterampilan yang harus dikuasai dalam dunia elektronika yaitu menguasai software elektronika dan salah satu software yang akan dibahas adalah Eagle. Eagle yang admin pakai untuk tutorial ini menggunakan versi 6.4 yang sampai saat ini masih sering digunakan karena software ini lebih mudah dan simple untuk membuat skema rangkaian dan layout. Berikut adalah langkah-langkah menggunakan software Eagle.

1. Ini adalah tampilan awal dari Eagle dan mulai membuka halaman Eagle selanjutnya.

2. Setelah terbuka, maka berikut adalah form untuk memulai membuat skema rangkaian.

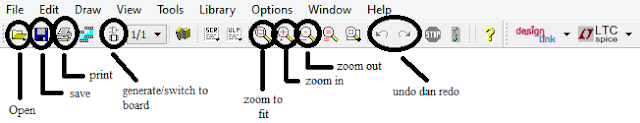

3. Pada form awal, tersedia beberapa toolbar yang mendukung untuk membuat skema rangkaian, toolbar yang paling penting untuk diketahui adalah:

Open : berfungsi untuk membuka file skema yang sudah dibuat sebelumnya.

Save  : berfungsi untuk menyimpan file skema yang sudah dibuat.

Print  : untuk mencetak hasil file skema yang telah dibuat dan juga bisa disimpan terlebih dahulu dalam bentuk pdf.

Generate/Switch to board : untuk mengarahkan pengguna menuju form layout.

Zoom to fit : untuk membuat ukuran form skematik menjadi sama rata.

Zoom in : untuk memperbesar form skematik.

Zoom out : untuk mengecilkan form skematik.

→ Copy : untuk mengcopy komponen sejenis yang memerlukan lebih dari 1 komponen

 → Mirror : untuk mengubah posisi komponen ke arah sebaliknya.

→ Rotate : untuk mengubah posisi komponen dari kanan ke kiri dan sebagainya.

→ Group : untuk memblock semua komponen yang ada pada form agar apabila seperti menggeser komponen atau mengcopy komponen dapat dilakukan sekaligus.

→ Delete : untuk menghapus komponen atau wire.

→ Add : untuk menambahkan komponen.

→ Replace : untuk mengganti komponen yang sejenis namun dengan ukuran yang berbeda sehingga tidak mengganggu skema yang telah dibuat.

→ Name & Value : untuk memberi atau mengedit nama dan nilai suatu komponen agar tidak salah dalam pemasangan komponen. Untuk yang tulisan tebal diatas nama komponen, yang tulisan tebal dibawah untuk nilai komponen.

→ Invoke : untuk memunculkan bagian komponen yang tidak terlihat seperti kaki vcc dan gnd IC.

→ wire : untuk menyambungkan antar kaki komponen sesuai dengan skema rangkaian yang sudah jadi di kertas.

→ Text : untuk mengetik teks yang kita inginkan seperti memberi nama atau judul skema.

→ Net : untuk menyambungkan antar kaki komponen seperti wire namun net akan otomatis muncul junction apabila ada pertigaan jalur skema.

→ Junction : sebagai penanda bahwa jalur skema tersambung.

4. Setelah form awal untuk membuat skematik, untuk membuat layout maka akan diarahkan ke form layout dengan mengklik toolbar generate/switch to board. Berikut adalah beberapa toolbar yang perlu diketahui untuk form layout ini, namun ada sebagian besar memiliki fungsi yang sama dengan toolbar pada form skematik:

→ Change : digunakan untuk mengubah ukuran baik berupa jalur layout ataupun lingkaran Via.

→ Rout dan Ripup : rout berfungsi untuk membuat jalur layout sesuai jalur kuning yang telah jadi terlebih dahulu pada form layout ini, sedangkan ripup untuk menghapus jalur layout yang telah dibuat.

→ polygon : untuk memulai menggambar polygon dengan cara menebalkan garis pinggir pada kotak persegi dan mengatur isolate atau jarak antara polygon dengan jalur layout.

→ Via : untuk membuat layout lubang spaser yang diletakkan pada setiap sudut PCB.

→ Ratnest : untuk memunculkan hasil polygon yang telah diatur isolatenya.

→ Autorouter : untuk membuat jalur layout secara otomatis.

Berakhir sudah update blog terbaru pada kali ini, semoga apa yang admin posting pada blog ini dapat memberikan manfaat dan menambah wawasan serta dapat diaplikasikan pada kegiatan pembuatan layout, berikutnya InsyaAllah admin akan membahas mengenai penggunaan software Eagle lebih mendalam jadi tetap setia menjadi pembaca pada blog ini, akhirul kalam.

~Wassalamualaikum Warahmatullahi Wabarakatuh~
